ZXP2000智能顯示屏

概述

　　ZXP2000智能顯示屏是一種新型的用于現場數據顯示的智能化液晶顯示屏。它既可以顯示數據0～9，也可以顯示字符A～F等其它常用符號。該產品采用新型的CPU微處理器，功耗低，處理速度快，工作穩定;顯示屏可以通過485通訊總線與上位機相連，實現顯示內容的即時更新并返回現場的控制狀態;顯示屏本身帶有按鍵，可以配合現場實現間接控制。

　　ZXP2000智能顯示屏的防爆標志為ExiaIICT6,它可以在各種易燃、易爆場合可靠運行，適用于石油、化工、冶金、電力、國防等各行業的現場數據的顯示，并可以通過標準的RS485通訊接口與計算機聯網，實現系統網絡的集中管理。

技術指標

　　1. 供電電源：DC 9V～26V

　　2. 液晶顯示：5位LCD，段碼顯示，字高90mm，字寬60mm

　　3. 通訊方式：標準RS485接口，

　　采用MODBUS協議，支持 ASCII碼和RTU

　　4. 環境溫度：-20℃～60℃

　　5. 相對濕度：≤90%

　　6. 防爆等級：ExiaIICT6

　　7. 防護等級：IP66

　　8. 靜態功耗：<3mA@24V

　　9. 電氣接口：M20×1.5

　　10. 外形尺寸：378×193×70(mm)

安裝方式

　　1、壁掛安裝：通過顯示屏背部的固定孔，嵌入固定板(280mm×100mm)，再把固定板固定到現場的墻壁上。如下圖1所示：

圖1 壁掛安裝方式

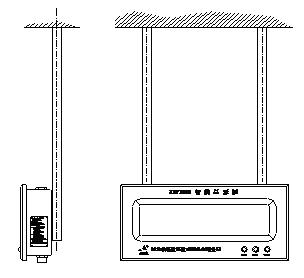

　　2、 吊掛安裝：通過顯示屏背部的固定孔嵌入固定支架，然后用吊桿把顯示屏懸掛起來。如圖2所示：

圖2 吊掛安裝方式

系統接線圖

　　系統接線圖。

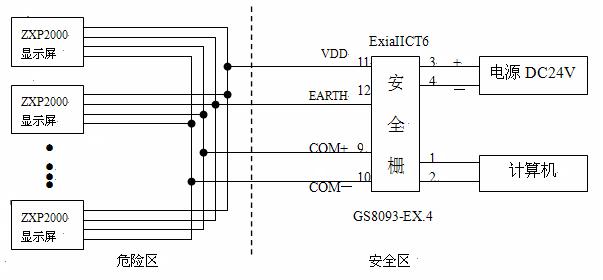

圖5 隔離柵配接系統接線圖

　　系統接線圖見圖6：

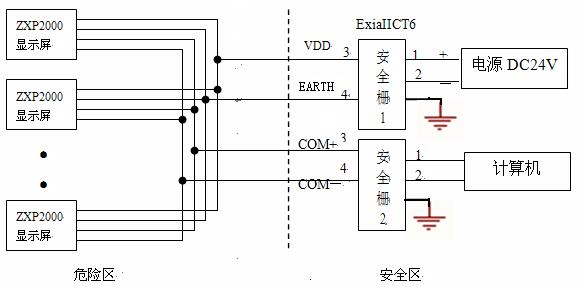

圖6 齊納柵配接系統接線圖

　　儀表的電源本安參數： Ui=DC28V Ii=93mA Pi=0.65W Li=0 Ci=0

　　儀表通信線路的本安參數：Ui=DC9V Ii=25mA Pi=0.056W Li=0 Ci=0

　　本安系統參數配置須遵循如下原則：

　　Uo≤Ui: Io≤Ii: Po≤Pi: Cc≤Co-Ci×n: Lc≤Lo-Li×n

　　n為顯示屏的個數。各符號詳細定義見GB3836.4-2000。
